      混凝土臂架泵车是一种将用于泵送混凝土的泵送系统和用于布料的臂架系统集成在汽车底盘上的设备，泵送系统利用底盘发动机的动力，将料斗内的混凝土加压送入管道内，管道附在臂架上，操作人员控制臂架移动，将泵送系统泵出的混凝土直接送到浇注点。

一、基本构造

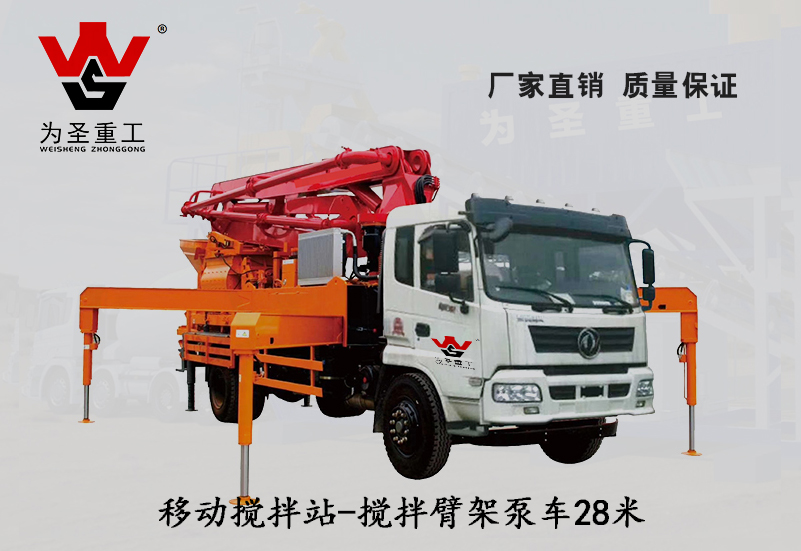

      混凝土臂架泵车总图：1.底盘;2.臂架系统;3.转塔;4.液压系统;5.电气系统;6.泵送系统

混凝土臂架泵车的种类很多，但是其基本组成部件是相同的，混凝土臂架泵车主要由底盘、臂架系统、转塔、泵送系统、液压系统和电

二、工作原理

      混凝土搅拌车卸料到泵车料斗后，由泵送系统压送到输送管，经末端软管(件15)排出。各节臂架的展开和收拢靠各个臂架油缸来完成。四节臂架依次展开，其中第四节臂架的动作最为频繁，它可以摆动255°左右，其末端的软管在工作时应尽可能靠近浇注部位，同时臂架可以通过回转马达及减速机驱动回转大轴承绕固定转塔作365°旋转。如下图所示：

三、 底盘部分

      混凝土臂架泵车底盘主要用于泵车移动和工作时提供动力。通过气动装置推动分动箱中的拔叉，拨叉带动离合套，可将汽车发动机的动力经分动箱切换。切换到汽车后桥使泵车行驶，切换到液压泵完成混凝土的输送和布料。底盘部分由汽车底盘、PTO(分动箱)、传动轴等几部分组成。长沙力诺混凝土臂架泵车底盘主要集中在王牌、东风、五十铃等专用底盘上，目前小型混凝土泵车采用的底盘均采用这三种为准，下图为分动箱示意图：

四、 臂架系统

      臂架系统主要由多节臂架、连杆、油缸、连接件铰接而成的可折叠和展开的平面四连杆机构组成，根椐各臂架间转动方向和顺序的不同，臂架有多种折叠形式，如：R型、Z型(或M型)、综合型等。各种折叠方式都有其独到之处。R型结构紧凑;Z臂架在打开和折叠时动作迅速; 综合型则兼有前两者的优点而逐渐被广泛的采用。由于Z型折叠臂架的打开空间更低，而R型折叠臂架的结构布局更紧凑等各自的特点，臂架的Z型、R型及综合型等多种折叠方式为不同生产商混合使用。五、转塔结构

      转塔主要由转台、回转机构、固定转塔(连接架)和支撑结构等几部分组成组成，转塔安装在汽车底盘中部，行驶时其载荷压在汽车底盘上;而泵送时，底盘轮胎脱离地面，底盘和泵送系统也挂在转塔上，整个泵车(包括底盘、泵送系统、臂架系统和转塔自身)的载荷由转塔的四条支腿传给地面。臂架系统安装在转塔上，转塔为臂架提供一个稳固的底座，整个臂架可以在这个底座上旋转365°度，每节臂架还能绕各自的轴旋转，转塔的四个支腿直接支撑着地面。

六、 支撑结构

      支撑结构的作用是将整车稳定的支撑在地面上，直接承受整车的负载力矩和重量。

七、泵送系统

      泵送系统是混凝土泵车的执行机构，用于将混凝土沿输送管道连续输送到浇注现场。泵送系统由泵送机构、料斗和S阀总成、摆摇机构、搅拌机构、配管总成、臂架配管等部分组成。S阀的摇摆机构主要由摆缸固定座、左右摆阀油缸、摇臂和摆缸卡板等部分组成，一般设计在料斗的后方。摇摆机构的工作原理是在液压油的作用下推动左右两个摆阀油缸的活塞杆，活塞杆驱动摇臂，摇臂带动S阀左右摆动，从而实现S阀的换向。在换向动作过程中要求换向迅速，动作有力。
